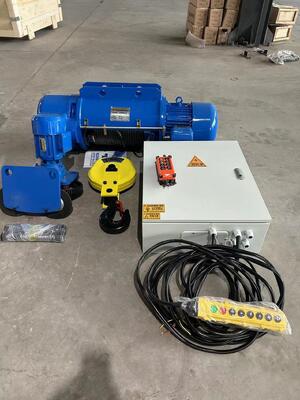

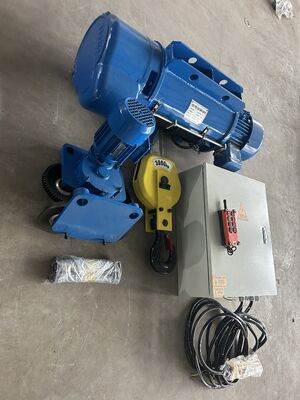

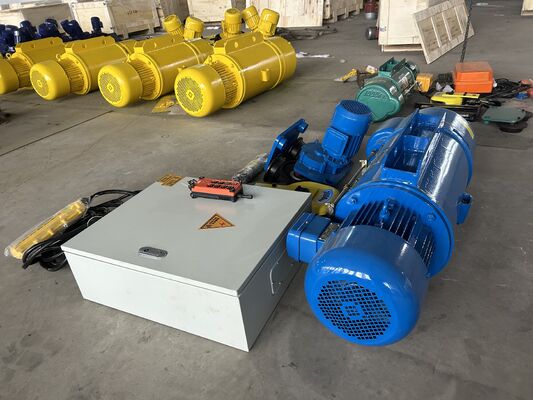

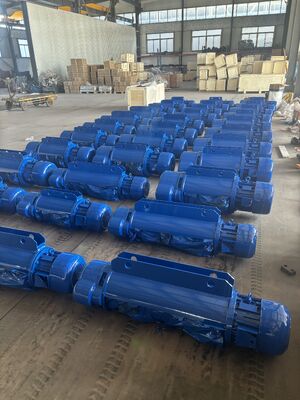

Электрический проволочный канатный подъемник CD1 Модель, предназначенная для совместимости с несколькими системами кранов

Электрическая канатная таль модели CD1/MD1 обладает компактной структурой, легким весом, небольшими размерами и простотой эксплуатации. Ее можно использовать не только на подвесных рельсах, но и в сочетании со многими типами электрических или ручных кранов, такими как однобалочный кран, двухбалочный кран, консольный кран и козловые краны и т. д. Электрическая таль модели MD1 с двойной скоростью подъема, которая должна использоваться в случае, когда модель тали CD1 не может удовлетворить требования к точной регулировке во время прецизионных операций. Электрическая канатная таль широко используется на фабриках, в мастерских, на складах и во многих других случаях для прямой транспортировки материалов. Ее можно установить на прямую или изогнутую двутавровую балку однобалочных кранов для подъема грузов. Ее также можно использовать вместе с электрической талью двухбалочного типа, козловым краном и поворотными кранами для подъема различных предметов и т. д. Она имеет так много применений просто из-за своих преимуществ, таких как: плотная структура, удобство эксплуатации, легкий вес, широкое общее использование и так далее.

• 1. Двигатель: Двигатель тали - это двигатель с коническим ротором с торможением; это один из лучших двигателей, который имеет больший крутящий момент, поэтому он может быть адаптирован к частому перемещению, максимальный крутящий момент в 2,4-3 раза больше номинального крутящего момента.
• 2. Редуктор: Редуктор тали имеет специально обработанные шестерни для высокой износостойкости. Каждый узел шестеренчатого вала опирается на шариковые или роликовые подшипники, чтобы обеспечить плавную работу с низким трением.
• 3. Канат: Подъемные канаты соответствуют экспортным стандартам. Ведущий канат, принимаемый барабаном, не соскальзывает вбок при провисании. Коэффициент безопасности по номинальной прочности каната на разрыв составляет шесть.
• 4. Барабан для каната: Предусмотрен канатоведущий барабан с канавками, бесшовная труба соответствующей длины, которая наматывается в один слой и обеспечивает надлежащую опору для каната, чтобы свести к минимуму абразивный износ. Вал барабана вращается на шарикоподшипниках для обеспечения плавной работы.
• 5. Система управления электроаппаратурой: Таль модели CD1 и MD1 состоит из коробки контактора, переключателя управления, ограничителя отключения, рабочее напряжение переключателя управления составляет 380 В, 36 В или 24 В (безопасное напряжение).
• 6. Направляющая каната: Направляющая каната состоит из двух половинок, обеспечивающих легкий доступ. Она полностью охватывает барабан, чтобы канат не разматывался даже при отсутствии нагрузки на таль. Направляющие канатов нашей компании утолщены и расширены, поэтому их нелегко повредить.
• 7. Крюк: Крюковая обойма испытывается на 150% от полной нагрузки перед сборкой.

1. A. Стандартная высота подъема составляет 6, 9, 12, 18, 24, 30 и 36 метров.
2. B. Скорость подъема может быть односкоростной или двухскоростной, даже многоскоростной с частотными преобразователями.
3. C. Подходящий рельс для тали с низким потолком - рельс H-типа, также доступен рельс I-типа.
4. D. Рекомендуемая схема запасовки каната для этого типа тали - 2/1, 4/2 или 4/1.
5. E. Нормальная скорость передвижения составляет 20 м/мин, а 12,5, 16, 25, 30, 45 м/мин по запросу.
6. F. Нормальная ширина колеи для двухбалочного крана составляет 1200, 1500, 1800, 2100 и 2300 мм.
