CD1 Электрическая канатная таль 1 тонна 5 тонн Высота подъема 6 м/9 м с напряжением 380 В
Краткий обзор
Электрическая канатная таль модели CD1/MD1 обладает компактной структурой, легким весом, небольшими размерами и простотой эксплуатации. Ее можно использовать не только на подвесных рельсах, но и в сочетании со многими типами электрических или ручных кранов, такими как однобалочный кран, двухбалочный кран, консольный кран и козловые краны и т. д. Электрическая таль модели MD1 с двойной скоростью подъема, которая должна использоваться в случае, когда модель тали CD1 не может удовлетворить требования к точной регулировке во время прецизионных операций.
Области применения
- Широко используется на заводах, в мастерских, на складах и во многих других случаях для непосредственного подъема материалов,
- Устанавливается на прямую или изогнутую балку из двутавровой стали однобалочных кранов для подъема грузов.
- Ее также можно использовать вместе с электрической талью двухбалочного типа, козловым краном и поворотными кранами для подъема различных предметов и т. д.
- У нее так много применений просто из-за ее преимуществ, таких как: плотная структура, удобство эксплуатации, легкий вес, широкое общее использование и так далее.
Основные характеристики
- Электрическая канатная таль модели CD1, MD1 представляет собой малогабаритное подъемное оборудование, которое может быть установлено на однобалочном, мостовом, козловом и стреловом кране.
- С небольшой модификацией его также можно использовать в качестве лебедки.
- Широко используется на заводах, шахтах, в портах, на складах, в зонах хранения грузов и в магазинах, что необходимо для повышения эффективности работы и улучшения условий труда.
- Электрическая таль модели CD1 имеет только нормальную скорость, которая может удовлетворить нормальные применения.
- Электрическая таль модели MD1 обеспечивает две скорости: нормальную и низкую. На низкой скорости она может выполнять точную погрузку и разгрузку, установку песчаного ящика, техническое обслуживание станков и т. д.
Преимущества
- Одобрено CE.
- Легкая прочная конструкция.
- Небольшое усилие для подъема максимального груза.
- Полностью кованые крюки.
- Высококачественная лебедочная цепь.
- Прочное покрытие из запеченной эмали.
- Устройство защиты от перегрузки доступно по запросу.
- Отличное послепродажное обслуживание.
Двигатель:Двигатель тали представляет собой двигатель с коническим ротором с торможением; это один из двигателей лучшего качества, который имеет больший крутящий момент, поэтому его можно адаптировать к частому перемещению, максимальный крутящий момент в 2,4-3 раза больше номинального крутящего момента.
Редуктор:Редуктор тали имеет специально обработанные шестерни для высокой износостойкости. Каждый узел шестеренчатого вала поддерживается шариковыми или роликовыми подшипниками для обеспечения плавной работы с низким трением.
Канат:Подъемные канаты соответствуют экспортным стандартам. Ведущий канат, принимаемый барабаном, не соскальзывает вбок при провисании. Коэффициент безопасности по номинальной прочности каната на разрыв составляет шесть.
Канатный барабан:Предусмотрен канавчатый барабан тали, бесшовная труба достаточной длины, чтобы наматываться в один слой и обеспечивать надлежащую опору для каната, чтобы свести к минимуму абразивный износ. Вал барабана вращается на шарикоподшипниках для обеспечения плавной работы.
Система управления электроаппаратурой:Таль модели CD1 и MD1 состоит из коробки контактора, управляющего выключателя, концевого выключателя, рабочее напряжение управляющего выключателя составляет 380 В, 36 В или 24 В (безопасное напряжение).
Канатоводитель:Канатоводитель состоит из двух половинок, обеспечивающих легкий доступ. Он полностью охватывает барабан, чтобы канат не разматывался даже в незагруженном состоянии тали. Канатоводители нашей компании утолщены и расширены, поэтому их нелегко повредить.
Крюк:Крюковой блок проверяется на 150% от полной нагрузки перед сборкой.
Техническая конфигурация
| Модель | Грузоподъемность (т) | Высота подъема (м) | Скорость подъема (м/мин) | Скорость перемещения (м/мин) | Тип каната | Диаметр каната (мм) | Тип двутавровой балки | Режим работы | Подъемный двигатель |
|---|
| Мощность (кВт) | Обороты в минуту (об/мин) | Электропитание |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0.4 | 1380 | 220-440 В 50/60 Гц 3 фазы |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0.8 | 1380 |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
Примечания
- A. Стандартная высота подъема составляет 6, 9, 12, 18, 24, 30 и 36 метров.
- B. Скорость подъема может быть односкоростной или двухскоростной, даже многоскоростной с частотными преобразователями.
- C. Подходящий рельс для тали с низким потолком - рельс H-типа, также доступен рельс I-типа.
- D. Рекомендуемая запасовка каната для этого вида тали - 2/1, 4/2 или 4/1.
- E. Нормальная скорость перемещения составляет 20 м/мин, а 12,5, 16, 25, 30, 45 м/мин по запросу.
- F. Нормальная ширина колеи двухбалочного крана составляет 1200, 1500, 1800, 2100 и 2300 мм.

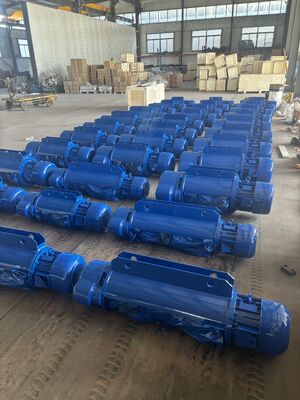

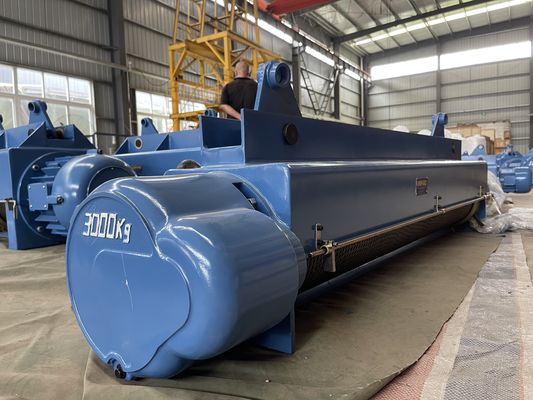

Показ продукта
